Как проверить датчик с помощью мультиметра: пошаговая инструкция

Автомобиль оснащен множеством контроллеров – давления, воздуха, детонации, температуры и не только. Поломка хотя бы одного чревата критическими проблемами. Так что, вопрос, как проверить датчик мультиметром актуален как для владельцев стареньких машин, так и современного транспорта с множеством сложных систем, важен для легковушек и грузовиков.

Изучаем, как правильно диагностировать сенсоры разных видов, что подготовить для проверки, как понять результаты и не сталкиваться с ошибками при тестировании.

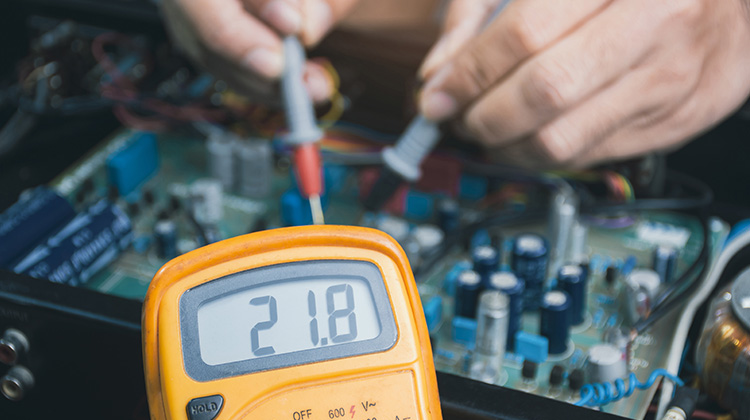

Когда нужно проверять датчик мультиметром

Сенсоры в любом автомобиле – критически важные элементы, от которых зависит корректность функционала всех систем и отсутствие поломок. Они напрямую влияют на безопасность водителя, пассажиров и других участников движения.

Если обнаружили нехарактерные признаки при эксплуатации машины, то обратите внимание на состояние сенсоров. Например:

• При поломке датчика кислорода автомобиль начинает потреблять больше топлива, из выхлопной трубы появляется едкий запах.
• Из-за неисправности контроллера охлаждающей жидкости вентилятор может не включаться или постоянно работать.
• Если сломался ДМРВ, авто плохо заводится, мотор глохнет и перегревается, педаль газа не отзывается на нажатие.
• Из-за поломки датчика скорости спидометр перестает нормально функционировать – он может вообще не давать показаний, либо заставлять стрелку» прыгать». Этот же сенсор негативно влияет на АКПП и вызывает толчки при движении.
• При проблеме на стороне датчика коленвала транспорт может не заводиться, а обороты и тяга падают на минимум.
• При неисправности датчика ABS могут возникнуть сложности с системой антиблокировки тормозов.

Заподозрить поломку сенсоров можно и по приборной панели – на ней загорается индикатор АБС, лампочка Check Engine, иконка давления масла и подобные значки.

Начните диагностику проблем с решения вопроса, как проверить датчик на работоспособность мультиметром. Простое тестирование даст возможность точно определить источник неисправностей, сможет показать слабые места машины и позволит своевременно устранить их.

Нехитрая проверка своими силами помогает:

• Сэкономить время и средства.
• Исключить серьезные поломки авто.
• Обезопасить эксплуатацию транспорта.

Что подготовить перед диагностикой

Перед тем, как проверить датчик с помощью мультиметра, подготовьте:

• Тестер для диагностики.
• Тонкие щупы для подключения к разъемам.
• Перчатки для защиты рук от загрязнений.
• Фонарик для визуализации.

К мультиметру подключите:

• Красный щуп – установите его в разъем VΩmA.
• Черный щуп – вставьте в гнездо с маркировкой COM.

Поворотный переключатель зафиксируйте на нужном режиме: омметра или же вольтметра. Если планируете прозвонить цепь, то переведите прибор на диодный тест.

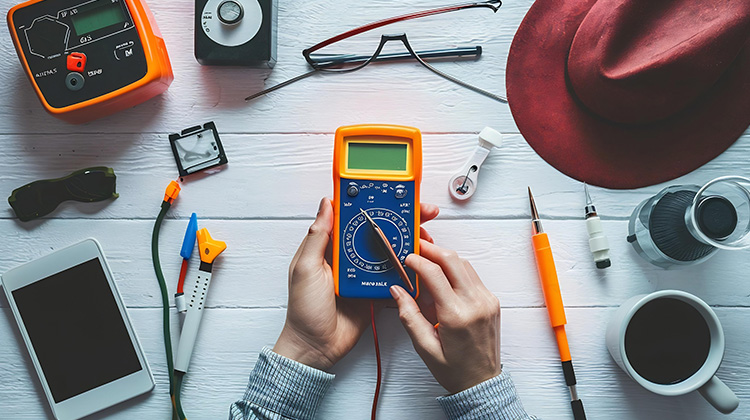

Универсальная инструкция: как проверить датчик с помощью мультиметра

Контроллеры автомобиля отличаются типом, принципом действия, назначением, функциональными и иными особенностями. Схема проверки каждого сенсора имеет свои нюансы, от которых зависит точность показаний, отсутствие поломок приборов, машины и безопасность автовладельца.

Однако, в решении задачи, как проверить исправность датчика мультиметром, можно исходить из общей инструкции:

• Подготовьте оборудование для измерений.
• Осмотрите место установки контроллера.
• Замерьте нужные показатели.
• Сверьте информацию с нормативом.

По итогам тестирования сделайте вывод – стоит ли менять датчик или же проблема кроется в другом элементе автомобиля.

Проверка питания, массы и сигнального провода

Обратите внимание, что в машине может быть плохое питание и масса, обрываться сигнальный провод. Ломаются другие системы. Из-за этого сенсоры «имитируют» неисправность. Так что, обязательно проверяйте проводку, контакты, отсутствие загрязнений клемм еще до диагностики. При необходимости замените кабели. Так, вы получите точные сведения, найдете реальную причину неисправности.

Измерение сопротивления и напряжения

Тестер при измерениях используется в разных режимах – он может мониторить сопротивление или напряжение контроллера. По данным оценивают работоспособность сенсора, электроцепи авто, а также других систем, в зависимости от типа проверяемого датчика и принципов его действия.

Мультиметр действует в режиме проверки:

• Постоянного напряжения (DCV или V), чтобы обнаружить обрывы питания. Это актуально для тестов проводки, аккумулятора, массы, предохранителей, генератора.
• Сопротивления, чтобы проверить функционал катушек, датчиков.
• Переменного напряжения (ACV или V), чтобы, например, проанализировать индуктивные контроллеры, силу выдачи обмоток генератора.

Все измерения нужно сравнивать с техническими данными, указанными производителем определенной модели. Ведь у каждого автомобиля свои нормативные параметры, и оценивать их нужно сугубо индивидуально.

Как проверить различные датчики мультиметром

Проверка сенсоров автомобиля включает измерение различных базовых параметров – силы тока, напряжения, сопротивления. Вопрос, как правильно проверить датчик мультиметром, зависит от типа контроллера, модификации машины и других моментов. Например:

• Термодатчики тестируют по изменению сопротивления.
• Индуктивные изделия, генерирующие ток при прохождении через металл, анализируют по обрыву в обмотке.
• Датчики Холла – полупроводниковые элементы, проверяют только при включенном питании.
• Измерять сопротивление при подключенной цепи нельзя, это приводит к поломке сенсора или электронного блока управления, дает ложные показатели.
• При анализе сначала подключают черный щуп к массе, а только потом – красный к сигнальному проводу.
• Мультиметр оптимален при фиксации статичных данных. Оценить динамку с его помощью не получится.
• В режиме замера сопротивления не стоит проверять активные датчики Холла, ДМРВ, лямбда-зонды, либо необходимо проявлять максимальную осторожность.

Результаты измерений сопоставляйте с данными, которые дает производитель в сервисной книжке или найдите информацию в общем доступе.

Датчик температуры

В устройстве автомобиля предусмотрены разные датчики температуры – контроля охлаждающей жидкости, воздуха, масла. Они мониторят термопоказатели и сигнализируют о превышении значений до критических цифр. Большинство приборов – это термисторы, которые дают отрицательный термокоэффициент. То есть при повышении температуры измеряемой рабочей среды, сопротивление снижается.

Инструкция, как проверить датчик температуры мультиметром, может отличаться с учетом типа контроллера, модификации транспорта, года его производства. Однако общий алгоритм примерно одинаков:

• Отключите разъем, поставьте прибор на режим проверки сопротивления с ограничением до 20 кОм.
• Законтактите щупы к двум клеммам датчика.
• Проверьте сопротивление – если мотор холодный, оно будет высоким (от двух до десяти килоом). На прогретом моторе показатель падает – в пределах 200-400 Ом.

Датчик давления масла

Датчик давления масла обеспечивает постоянный мониторинг системы смазки мотора. Он контролирует критическое снижение, предупреждает об этом водителя. Это позволяет предотвратить масляное голодание силового агрегата, перегрев, полный выход из строя.

В решении вопроса, как проверить датчик давления мультиметром, потребуется не только тестер, но и насос. Желательно использовать модель с манометром, чтобы контролировать избыточное давление и не допустить поломки сигнализатора.

Включите прибор на режим проверки цепи на обрыв. Отсоедините датчик, подключите к насосному устройству и мультиметру. С помощью помпы подайте небольшое давление, чтобы разомкнуть цепь – стрелка прибора должна отклониться в сторону увеличения. Аналогично накачайте и до максимального давления для конкретного датчика.

Если тестируете сенсор устаревшего механического типа, то проверка аналогична электронной модели, но плюс к этому при скачках измерьте сопротивление. Данные сопоставьте с нормативными, установленными для конкретной автомодели.

Современные автомобили комплектуются пьезоэлектрическими или емкостными датчиками, их можно проверить без отсоединения сенсора. Поставьте прибор на режим напряжения с постоянным током и лимитом в 20 В. Запустите зажигание, поставьте черный щуп на массу, красный – на сигнальный кабель. Напряжение при неработающем моторе должно быть 0,5–1,0 В. На холостом ходу показатель должен увеличиться до 1,5–2,5 В, исходя из величины давления. А если сделать перегазовку, то должны быть кратковременные скачки до 3,3–4,5 В.

Датчик давления топлива

Датчик давления топлива – устройство, которое позволяет оптимизировать состав топливовоздушной смеси и расход горючего, стабилизировать функционал мотора и холостого хода.

Чтобы исключить проблемы с топливной системой и удостовериться в работоспособности сенсора, изучите, как проверить мультиметром датчик топлива. Сначала включите зажигание, убедитесь, что есть питание, а затем:

• Присоедините щупы к выводу опорного напряжения и к массе. Если отсутствуют провалы и скачки, есть питание, устройство исправно.
• Протестируйте массу – установите один щуп на минус, второй – на двигатель или точку кузова. Сопротивление должно быть минимальным. Если оно повышенное, стоит проверить чистоту контактов, наличие окислов.
• Оцените функционал сигнального провода. Включите разъем, замерьте показания по тыльной стороне. Если на зажигании происходит плавная смена сигнала, то контроллер работает штатно. О проблемах в цепи говорят провалы или полное отсутствие реакции.

Датчик скорости

Датчик скорости контролирует интенсивность движения авто, обеспечивает корректную работу систем безопасности АБС, EBS, оптимизирует функционал АКПП, круиз-контроля, участвует в регулировании холостого хода. И если он перестает нормально работать, важно понять, как проверить датчик скорости мультиметром.

Установите машину на идеальной ровной площадке, «заблокируйте» ручным тормозом и поднимите одно из ведущих колес. Тестером проверьте прибор:

• Посмотрите, какое выдается напряжение, если стоит датчик Холла. Для этого включите мультиметр на постоянное напряжение, законтактите контроллер, понаблюдайте за показаниями при ручном вращении колеса. Если оно меняется импульсно, все в порядке.
• Для индукционного сенсора установите режим контроля переменного напряжения. При вращении колеса цифры на экране должны увеличиваться по мере ускорения вращения.

Можно проверять и без вывешенного колеса – по сопротивлению индуктивного датчика. Отключите электроразъем контроллера, к контактам подключите щупы мультиметра. Сопоставьте с данными по техруководству на авто. Как правило, они должны находиться в диапазоне 200-800 Ом. Нулевое или околонулевое сопротивление указывает на короткое замыкание. А если оно зашкаливает, то цепь оборвана.

Датчик положения коленвала

ДПКВ – датчик положения коленчатого вала, отвечает за синхронизацию топливных форсунок и системы зажигания. При поломке у автомобиля «плавают» холостые, пропадает зажигание.

Перед тем, как проверить датчик коленвала мультиметром, удостоверьтесь, что разъем и проводка находятся в удовлетворительном состоянии – без повреждений, нагара, оплавлений, загрязнений. Далее исходите из типа устройства:

• У индуктивной модели измерьте сопротивление обмотки в режиме омметра. Оно не должно быть нулевым (коротким) и бесконечным (с обрывом). Норма сопротивления между контактами, как правило, в пределах 500-750 Ом. Показатели вариативны для разных машин. Необходимо сверяться с техническими данными для конкретной модели.
• У датчика Холла продиагностируйте питание и массу на включенном зажигании. Установите ограничение до 20 В. Сначала подсоедините черный щуп к минусовой клемме АКБ, а красным прикасайтесь к контактам и фишке. Напряжение бортовой сети должно быть в пределах 12 В, а опорной – около пяти.

Датчик воздуха

Датчик воздуха необходим для контроля воздушных масс, поступающих в мотор. Он обеспечивает нужную мощность силового агрегата, плавность разгона и экономичность потребления топлива.

Перед диагностикой убедитесь, что на контроллер приходит питание – измерьте напряжение между третьим и четвертым контактом. Если показатель более или менее 5 В, то проблема в проводке, окисленных контактах, стабилизаторе, а не устройстве.

При проверке переведите мультиметр в режим в режим вольтметра с постоянным током с лимитом до 2 В. Включите зажигание без запуска двигателя, черный щуп присоедините к минусовому контакту и красный к сигнальному кабелю.

Посмотрите на показатели – у исправного сенсора напряжение должно быть свыше 0,996 до 1,01 В. Если цифры более 1,03–1,04, то устройство нужно поменять.

Что делать после измерений

Важно знать не только, как проверить автомобиль датчиков мультиметром, но и грамотно интерпретировать данные исследования. Ведь не всегда проблема в контроллере. В отдельных случаях достаточно почистить контакты, заменить проводку.

Если заметили окислы, загрязнения на клеммах, в гнездах крепления контроллеров, то сначала очистите их и обезжирьте. И только после этого протестируйте работу авто. Если проблема не ушла, диагностируйте датчики.

Если увидели оплавление проводки, обнаружили признаки серьезного износа, нарушение целостности, сталкиваетесь с постоянным перегоранием предохранителей, то поменяйте электропровода. И затем проверьте работоспособность машины и ее сенсоров.

А если контроллеры не работают, дают нестабильные показания или не соответствующие техническим параметрам для вашего авто, замените их. Этот способ поможет наладить функционал всех чувствительных и сложных систем автомобиля.

Частые ошибки при проверке датчиков

Результаты тестирования бывают недостоверны, потому что автолюбители при самостоятельной проверке:

• Используют неподходящий режим мультиметра и не получают правильных показателей.
• Измеряют сопротивление под напряжением, что вызывает поломки датчика.
• Не учитывают тип самих сенсоров – у каждой модели свои требования к тестированию.
• Диагностируют приборы при неподходящих температурных условиях – одним устройствам нужен прогретый двигатель, другим – только холодный мотор.
• Выставляют неправильный диапазон измерений – слишком низкий или высокий порог.
• Ошибочно интерпретируют полученные данные – не учитывая модель, рекомендации изготовителя и другие факторы.
• Не проверяют контакты и проводку, прежде чем анализировать исправность контроллеров.

Случаются и другие ошибки. И потому уточните детально, как мультиметром проверить датчики на машине для определенной модификации и типа сенсора, а потом приступайте к диагностике.

Заключение

Проверка датчиков – особенная задача, от нее зависит безопасность и долговечность эксплуатации транспортного средства. Необходимо диагностировать каждый сенсор детально и максимально внимательно, учитывая его тип, особенности конструкции, принцип действия, рекомендации завода-изготовителя. А для точного тестирования следует настроить на определенный режим и сам мультиметр.

Если грамотно подойти к задаче, диагностика и замена неисправного контроллера на новый не составит никакого труда, не потребует много вложений и времени. Главное, выбирайте датчики, полностью соответствующие параметрам автотранспорта и особое внимание уделяйте их качеству.
