Схема подключения датчика скорости и других датчиков автомобиля

Правильное подключение датчика в автомобиле – ключ к безопасному движению на дороге, долгой, удобной и функциональной эксплуатации транспорта. Будь то технологичный и высокочувствительный ДМРВ или топливный контроллер-поплавок, их монтаж должен соответствовать требованиям, проводиться по определенной схеме. Не меньшее внимание стоит уделять и качеству самих сенсоров.

Разбираемся в ключевых датчиках современного автомобиля – топливных, воздушных, масляных и множестве других устройств, обеспечивающих работу транспорта. Изучаем специфику и правила подключения каждого сенсора, чтобы избежать ошибок установки и гарантировать безопасность вождения.

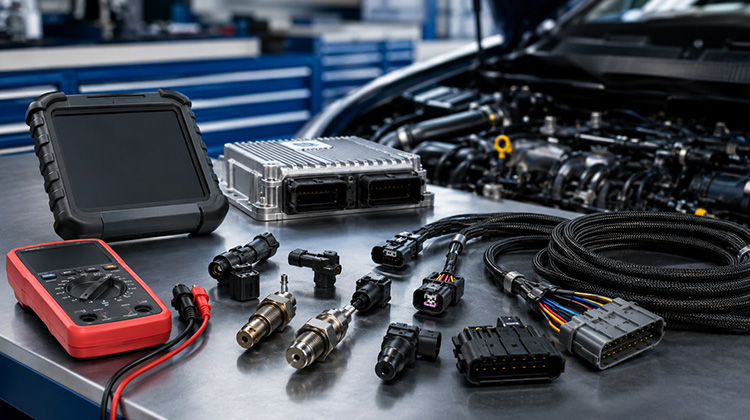

Общие правила подключения автомобильных датчиков

При подключении автоконтроллеров следует исходить из нескольких правил:

• Соблюдать строгую полярность, чтобы системы работали в штатном режиме.
• Следить за качеством изоляции, в противном случае есть опасность для человека и авто, велик риск короткого замыкания, выхода узлов из строя.
• Учитывать температуру, влажность и иные условия при эксплуатации, чтобы минимизировать негативное воздействие на контролирующий модуль.
• Аккуратно демонтировать старые комплектующие, бережно устанавливать новые, следить за точностью затяжки и крепления.
• Кроме того, обязательно соблюдается схема подключения датчика, чтобы он работал без сбоев, автомобиль служил долго, надежно и безопасно.

Критически важно учитывать специфику и вид датчиков, потому что они отличаются по функционалу и принципам действия. Например, цифровые не заменяют собой аналоговые, модули контроля давления в шинах разнятся по частоте, сенсоры лямбда-зонд имеют различные типы чувствительного элемента. И если использовать не ту разновидность, то:

• Отражаются неточные показатели всех контроллеров.
• Возникают сбои в работе приборов машины.
• Происходит перерасход топлива.
• Снижается управляемость.
• Появляется высокая вероятность аварий.
• Автомобиль выходит из строя.
• Приходится нести убытки и оставаться без транспорта.

Перед монтажом любого из контроллеров следует помнить, что у каждого датчика, которым оснащается авто, есть конструктивные, функциональные и иные особенности. Также необходимо смотреть на несколько других нюансов. Например, обязательна предварительная диагностика оборудования, чтобы «считать» состояние и зафиксировать имеющиеся ошибки. Кроме того, необходимо:

• Проверить состояние проводки, нет ли окислов, обрыва, участков оплавления на изоляции.
• Проанализировать состояние и надежность контактных креплений.

Чтобы безошибочно прочесть схему расположения автомобильных датчиков, опирайтесь на нюансы каждой отдельной машины. В общем смысле можно исходить из следующей базовой распиновки:

• Питание – это передатчик опорного напряжения от электронного блока управления. Чаще всего в оплетке красного, желтого, розового оттенка.
• Масса – замыкатель цепи. Идет напрямую от ЭБУ или же на корпус. Шнур бывает черным или же коричневым.
• Сигнальные кабели – элементы, по которым данные с контроллеров передаются на блок управления. Зачастую они синие, белые, фиолетовые.
• Экран – защитная оплетка против электромагнитных помех. Ее в основном используют совместно с датчиками распредвала.

Иногда проблема в машине вызвана не поломкой контроллеров, а неисправностью проводки, электронного блока, иными факторами. И чтобы «зря» не менять контроллер, проверьте:

• Сопротивление, если установлены индуктивные датчики. Сопоставьте показатели с нормативными цифрами от производителя.
• Питание – выньте датчик из разъема, включите зажигание, измерьте напряжение между массой и плюсовой клеммой. Если его нет, то проблема с проводкой или электронным управлением.

Кроме того, позаботьтесь о наличии тестеров для проверки, необходимых инструментов для демонтажа и установки. Так, потребуется мультиметр для получения усредненных показателей, диагностический OBD-сканер, осциллограф для мониторинга узлов, стриппер и бокорез, набор головок и отверток, съемники для демонтажа полимерных клемм. В зависимости от типа датчиков, могут понадобиться и технические жидкости для долива или замены после ремонта.

Схема подключения датчика скорости

Датчик скоростного режима – сенсор, который определяет, с какой интенсивностью движется автомобиль.VSS (Vehicle Speed Sensor) влияет на функционал спидометра, подачу топлива, работу круиз-контроля, антиблокировочной системы, обеспечивает переключение автоматической трансмиссии.

ДСА измеряет угловую скорость редуктора ведущего моста транспорта или же вала в КПП, передает данные на спидометр. Бывает контактным и бесконтактным, различается для машин с антиблокировочной системой и без нее, располагается на:

• Коробке переключения передач – классический вариант, ставится на механике.
• Колесах авто – устанавливается на каждом из четырех единиц, определяет усредненную скорость.
• Трансмиссионном блоке – используется в моделях с автоматом, отражает количество оборотов выходного и входного вала.

Детекторы данного типа классифицируются по принципу работы – это индукционные, магниторезистентные, оптические, сенсоры Холла. Каждый из них с функциональными, конструктивными и монтажными особенностями.

Схема подключения датчика скорости и индивидуальная распиновка определяется с учетом марки, модификации автомобиля, типа самого сенсора.

К примеру:

• Индуктивное пассивное устройство соединяется двухконтактно – через сигнальный выход на электронном блоке и массу.
• Активный цифровой датчик Холла подключается на три контакта – он запитывается на плюс, присоединяется на массу и сигнальный выход.

Найти распиновку для правильного подключения можно при покупке датчика скорости оригинального производства, а также в официальных руководствах по ремонту авто.

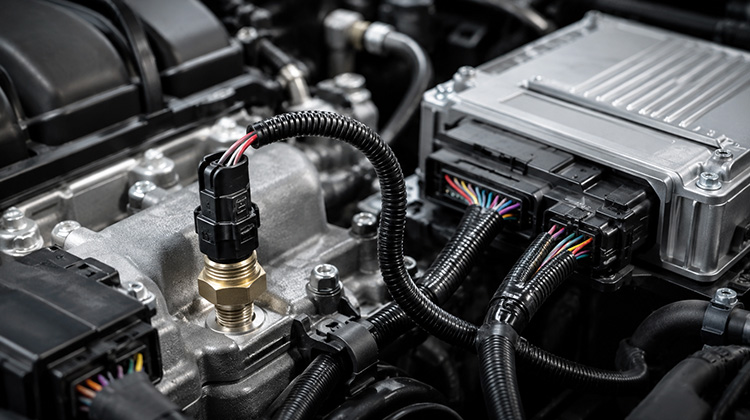

Схема подключения датчика температуры

Кроме сенсоров скорости, транспорт оснащается несколькими термодатчиками – устройствами, которые считывают температуру охлаждающей жидкости, силового агрегата, масла в двигателе, окружающего воздуха. Также используются дополнительные контроллеры.

Термодетекторы бывают контактными – измеряют показатели при соприкосновении с поверхностями и бесконтактными – действуют на основе инфракрасного излучения или акустической волны. Также датчики температуры подразделяются по типам – это термопары, термисторы, термометры сопротивления, интегрированные модели.

При этом схема подключения датчика температуры зависит от его разновидности и принципа действия.

Датчик температуры охлаждающей жидкости и двигателя

Мотор авто должен работать при определенных температурных показателях. Для их контроля используется специальный сенсор – датчик температуры охлаждающей жидкости. Он мониторит данные, делает их вывод на блок управления двигателем. Это позволяет регулировать состав топливной смеси – обогащать ее на холодном старте и обеднять по мере прогрева.

Кроме того, контроль температуры ОЖ и мотора обеспечивает:

• Включение вентилятора при перегреве силового агрегата для его охлаждения.
• Стабилизацию холостого хода.

Большинство датчиков температуры действуют на основе термистора, который меняет электросопротивление, исходя из динамики термопоказателей. Когда мотор холодный, сопротивление высокое, а при прогреве оно снижается. Соответственно, данные с сенсора попадают на блок управления, он переводит двигатель в активный рабочий режим.

ДТОЖ бывает одноблочным, также может включать в одном корпусе два независимых контроллера.

Схема подключения датчика температуры, охлаждающей бывает одно-, двух- и трехпроводной – исходя из типа устройства. При этом для соединения нужно использовать специальные виды кабеля, применять обжимные фиксаторы или пайку. Скрутка проводов категорически не подходит, потому что из-за изменения температуры подобное соединение быстро окисляется.

Наружный, дополнительный и цифровой датчик температуры

В авто могут использоваться наружные термосенсоры, дополнительные и цифровые датчики. Чтобы они фиксировали достоверный результат без искажений, их важно правильно располагать.

Датчик наружной температуры влияет на работу двигателя, климат-контроля. Его рекомендуется ставить на место, которое постоянно обдувается воздушными массами, но не нагревается солнечными лучами и мотором, доступно для демонтажа и замены. Как правило, это:

• Внутренняя часть бампера – снизу или же за госномером.
• Радиаторная решетка – чтобы воздух от радиатора не попадал на детектор.
• Боковые зеркала – в основном устанавливается в нижнее крепление с водительской стороны.
• Переднее левое крыло.
• Впускной коллектор – на участке между дросселем и воздухофильтром.

Монтаж предусматривает герметичное закрепление датчика в специальном гнезде или отверстии коллектора с использованием уплотнительных колец из термостойкого материала. Это предотвращает попадание постороннего воздуха и гарантирует корректность данных.

При этом сенсор должен быть защищен от грязи и влаги, потому производители часто дополняют его защитным кожухом с вентиляционными отверстиями.

Схема подключения датчиков масла

В конструкции предусмотрено несколько видов детекторов масла:

• Уровня – контролирует количество масляной жидкости в силовом агрегате. Если объем больше или меньше предельной величины, то контроллер передает информацию на цифроблок. Как правило, имеет трехконтактную схему подключения – питание, массу и вывод на ЭБУ.
• Аварийного давления – мониторит минимально допустимое давление, при котором состав циркулирует внутри магистрали. В случае критического понижения сигнализирует об этом. Чаще устанавливается по одноконтактной схеме или двухконтактной на штатную проводку.
• Температуры – отражает термические показатели жидкости в разных режимах работы авто. Подключается двухконтактно, желательно на экранированный провод, чтобы не было помех.

В каждом отдельном случае схема подключения датчика масла определяется их типом, модификацией машины, отражается в рекомендациях производителя.

Схема подключения датчиков топлива

Топливная система автомобиля оснащается несколькими видами датчиков, каждый из которых отвечает за свою задачу:

• Контроллер уровня топлива – измеряет количество дизеля или бензина. Располагается в топливном баке. ДУТ имеет поплавковый механизм, соединенный с реостатом или магнитом.
• Датчик давления – электронный блок, отвечающий за давление топлива. Имеет внутреннюю мембрану, которая прогибается под нажатием жидкости и меняет сопротивление. Обеспечивает нормальную подачу топлива, стабильную работу форсунок. Устанавливается в насосной системе или в топливной рампе. Если давление повышено или снижено, то автомобиль будет работать нестабильно, рывками, глохнуть, потреблять повышенное количество дизеля или бензина.

Так же предусмотрен указатель топлива – это индикатор на приборном щитке. Помогает отслеживать количество жидкости в баке. Когда ее остается критически мало, на приборной панели загорается лампочка.

Если цепь обрывается, снижается масса, либо при установке перепутали провода, то системы начинают сбоить:

• При отсутствии питания из-за обрыва цепи стрелка резко падает к нулевой или стремится к максимальной отметке. Может загореться кнопка Check Engine, перестать работать индикатор минимального уровня топлива. Электроника при проверке может выдавать ошибки. Обрыв происходит из-за залома провода, окисления или отсоединения клеммы.
• При плохой массе стрелка топлива начинает «плавать» – опускаться при наличии бензина и подниматься с пустым баком, при наклонах или тряске, включении разных электроприборов. Иногда даже при запуске стеклоочистителей. Сопротивление чаще искажается от окислов, коррозии, ослаблении крепления проводов.
• В случае неверной распиновки проводов датчики могут отражать наличие топлива при его фактическом отсутствии. Если неправильно установили сигнальный кабель, то стрелка может не подниматься даже при заполненном баке или показывать максимальные данные на среднем уровне.

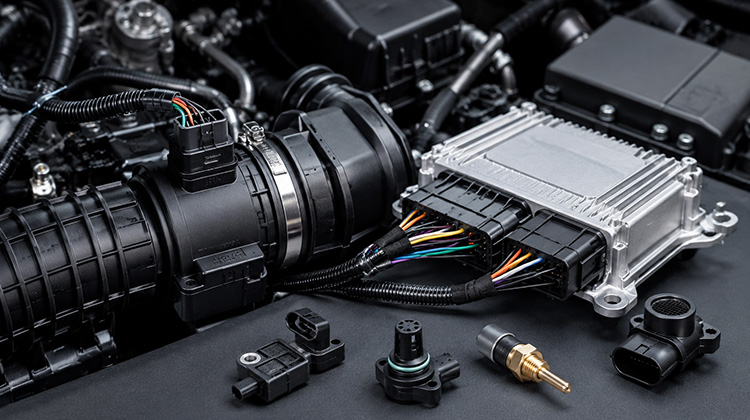

Схема подключения датчиков воздуха

Для полноценного функционала авто предусмотрены датчики воздуха. В их числе:

• ДТВ – измеритель температуры всасываемого воздуха. Необходим для корректировки состава топливной смеси, угла зажигания. Устанавливается двухконтактно.
• Датчик давления – определяет, каков уровень давления во впускном коллекторе. Необходим, чтобы скорректировать предельную нагрузку на силовой агрегат. Аналоговые варианты подсоединяются тремя контактами, цифровые датчики – четырьмя, а некоторые и с большей распиновкой.
• ДМРВ – контроллер массового расхода воздуха. В данном случае схема подключения датчика воздуха основана на четырех или пяти контактах.

Все сенсоры выполняют разные задачи, для встраивания в автосистему они оснащаются различным количеством контактов.

Схема подключения датчика коленвала

За корректную работу системы зажигания в машине отвечает ДПКВ – датчик положения коленчатого вала. Это синхронизатор, который определяет момент, когда поршневая группа проходит верхнюю и нижнюю мертвую точку и контролирует частоту движений вала.

Благодаря сенсору, электронный блок рассчитывает точный угол опережения зажигания, объем топлива и момент, когда необходимо подавать искру в топливную жидкость, впрыскивать ее в цилиндры.

Датчик положения коленвала напрямую влияет на стабильную работу двигателя автомобиля любого типа. При его поломке ЭБУ не видит, что коленвал вращается, а потому не подается искра и топливо. В результате этого мотор может переходить в аварийный режим, нестабильно функцционировать или не запускаться.

Чтобы исключить поломку сенсора, важно, чтобы соблюдалась схема подключения датчика коленвала. К примеру, в случае с индуктивными моделями устройство должно соединяться двухконтактным способом, а при использовании цифрового узла – по трем контактам. Также при работе транспорта необходимо проверять состояние проводки, защищать контакты от загрязнений.

Проверка подключения и типовые ошибки монтажа

От правильности подключения датчиков зависит функционал двигателя и всех ключевых систем автомобиля. Для этого сенсорам перед монтажом и после проведения ремонтных работ необходима проверка:

• ДПКВ. У магнитных моделей проанализируйте синусоидальный сигнал при прокрутке. Измерьте сопротивление на катушке индуктивности мультимером и щупами на выводах – значения должны укладываться в предел от 550 до 750 Ом. У датчиков Холла проверьте импульсный сигнал и питание – нормальным считается 5-12 В.
• Датчики масла. У моделей определения давления проверяйте целостность сигнального кабеля, а также сопротивление при изменении давлений. Устройства контроля уровня масла диагностируйте по сопротивлению при передвижении поплавка.
• Датчики воздуха. У ДМРВ осмотрите нагревательный элемент на наличие загрязнений, измерьте напряжение на сигнальном выводе. Контроллер абсолютного давления продиагностируйте по напряжению при заглушенном двигателе, включите зажигание и проверьте на холостом ходу. У датчика температуры воздуха нужно просканировать термопоказатели и сопоставить их с регламентными значениями, измерить сопротивление на разных терморежимах.
• Датчики топлива. В этом случае протестируйте показатели сопротивления с «пустым» и «полным» баком – попеременно переставляя поплавок на минимальный и максимальный уровень. Также желательно проверить функционал и при плавном движении поплавкового механизма – на приборе не должно быть никаких резких скачков.
• Контроллеры температуры. Анализируйте, какой сигнал дают датчики охлаждающей жидкости на прогретом двигателе и при его работе.
• Датчик скорости. Диагностируйте сенсор по импульсам при вращении колес, а если это магнитное устройство – по сопротивлению.

При монтаже датчиков часто ошибаются. Из-за этого неверно отражаются показания приборов, начинают сбоить отдельные блоки или же все системы автомобиля, перестает стабильно работать двигатель, выходят из строя узлы и датчики. Например, чаще всего допускают следующие ошибки:

• У сенсоров положения коленвала неверно выставляют зазор, путают провода, повреждают зубчатые диски и загрязняют сенсоры.
• Масляные датчики ставят без уплотнительных прокладок, что приводит к разгерметизации. Также используют неподходящие по размерам устройства, модули не с тем резьбовым соединением, пачкают поплавковые системы.
• Сенсоры воздуха не защищают от вибрационных воздействий, не соблюдают полярность, повреждают чувствительные элементы, допускают попадание масла в ДМРВ.
• Контроллеры топлива часто ставят в неправильную позицию, загрязняют контакты, что сбивает электронику. Также при монтаже заливают клеммы топливом, из-за чего на них появляется коррозия.
• Детекторы температуры иногда устанавливают в местах, которые подвергаются постоянному нагреву, из-за чего искажаются измерительные показания. Также бывает недостаточное количество термопасты, случаются повреждения. Да и критической ошибкой является использование некалиброванного датчика.
• Сенсоры скорости часто ставят с неплотным прилеганием или перекосами, с несоответствующим зазором между импульсным кольцом и самим контроллером. Иногда повреждают провода или уплотнительное кольцо, накладывают много герметика.

Кроме того, автомобилисты чрезмерно затягивают винтовые соединения, не очищают гнезда для посадки, повреждают изоляцию, путают полярность, не устанавливают защитные колпачки, используют неподходящие герметики. Допустим, при установке лямбда-зонда гнездо недопустимо обрабатывать силиконом, потому что химические испарения сбивают контроллер с толку.

Заключение

Автомобильные датчики – это целый комплекс сложных и высокочувствительных устройств. Они контролируют состояние каждой системы автомобиля, отслеживают важнейшие показатели и помогают выстроить идеальную работу всех узлов. Конструкция каждого грузовика или легковой машины включает топливные, масляные, воздушные датчики, сенсоры, определяющие давление, скорость и множество других критических параметров.

И чтобы все контроллеры работали правильно, а транспорт передвигался безопасно, без сбоев, поломок и не создавал серьезных проблем владельцу, важно использовать качественные датчики и выполнять их установку по определенной схеме.
