Установка датчиков автомобиля своими руками

Монтаж автомобильных контроллеров своими руками не так сложен, как кажется на первый взгляд. Для этого нужен качественный детектор, схема установки датчика, определенный набор инструментов, немного терпения и свободного времени.

Какие бывают сенсоры, зачем нужны, как правильно заменить их и не совершить ошибки? Представляем полный гайд для быстрого, простого и бюджетного ремонта без помощи мастеров.

Установка датчиков автомобиля: что важно знать перед началом

Автомобили оснащаются разными контроллерами, которые мониторят состояние целого комплекса систем. Одни приборы отслеживают уровень масла и его давление, другие – отражают температурные данные и состав топливосмеси, третьи – дают автовладельцу информацию о скорости и работе отдельных узлов.

Это ключевые компоненты транспортного средства, которые:

• Поддерживают и улучшают работу автомобильного двигателя, топливной системы, трансмиссии и других важных узлов.
• Оптимизируют расход топлива.
• Помогают избежать поломок авто.

То есть при правильной установке датчиков нет риска аварийных ситуаций, гарантирована сохранность транспорта, безопасность водителя, пассажиров и других участников движения. С сенсорами обеспечен комфорт перемещения по дорогам, отсутствие незапланированных денежных затрат, долгого простоя авто.

При этом важно использовать совместимые датчики, корректно располагать их в конструкции машины и соблюдать требования к монтажу. Только в таком случае они будут отражать достоверные показатели, обеспечивать эффективность работы автомобиля.

Какие датчики есть на автомобиле

Система установки датчиков у каждой отдельной машины может включать разные устройства. Однако чаще всего устанавливают следующие виды сенсоров:

• Массового расхода воздуха – это компонент управления двигателем, измеряет объем и массу воздушной смеси, которая поступает во впускной коллектор. Передает сведения на ЭБУ, чтобы автоматика могла рассчитать оптимальное содержание топливно-воздушной смеси и при необходимости нивелировать состав.
• Давления масла – измеритель системы смазки мотора. Он контролирует давление, а при понижении до критического уровня подает сигнал системе. Это помогает исключить голодание силового агрегата, не сталкиваться с капитальным ремонтом.
• Давления топлива – контрольно-измерительный элемент модуля подачи топлива дизельных и бензиновых моторов. Определяет текущий уровень давления, фиксирует его и передает электронике. Необходим для регулировки процесса топливоподачи, поддержки стабильной работы силового агрегата на разных режимах – на холостом ходу, при стандартных и повышенных нагрузках.
• Температуры топлива – сенсор топливной магистрали. Он контролирует температурные показатели, на основе которых электроника рассчитывает момент впрыска, количество топлива с учетом термосостояния жидкости. Установка датчика температуры необходима для оптимального расхода дизеля и бензина, равномерной работы мотора.
• Скорости – устройство для фиксации скоростного режима, обеспечения безопасного и стабильного функционала ABS, корректировки холостого хода и повышения эффективности двигателя. Работает по принципу преобразования механической энергии в импульсную. Передает контрольную информацию на спидометр или же на контроллер мотора автомобиля, который коммуницирует с электронными блоками управления.
• Положения коленвала – измеритель, который при включенном зажигании идентифицирует, в какой точке находится коленчатый вал, показывает, с какой скоростью он вращается. Обеспечивает синхронизацию системы впрыска топлива и зажигания, чтобы исключить рассогласованность узлов, гарантированно завести двигатель и не дать ему заглохнуть.

Каждый сенсор выполняет определенную роль, имеет ключевое значение для стабильного функционала автомобиля. Отличается спецификой и требует соблюдения определенных требований при монтаже.

Схема установки датчика и подготовка к монтажу

Установка датчиков автомобиля всех типов невозможна без инструментария для снятия и монтажа, дополнительных «помощников» для диагностики, сброса ошибок, настройки. Их перечень зависит от типа контроллера. Так, для замены может потребоваться:

• Набор трещоток, торцевых и специальных головок для снятия устройства.
• Ключи накидного и рожкового типа.
• Отвертки с соответствующим наконечником.
• Шестигранники.
• Переходники для установки.
• Герметики, которые позволяют устранить течь от воздействия внешних факторов и обеспечить корректную работу датчика.
• Сканер кодов и ошибок для проверки.
• Мультиметр для анализа напряжения, сопротивления, целостности цепи.
• Осциллограф для визуализации сигнала.

Также иногда не обойтись без вспомогательных средств. Например, зачастую не получится заменить контроллер без магнита и телескопического зеркала для работы в труднодоступных местах, очистителя для обработки электроразъемов, проникающей смазки – для снятия «прикипевших» экземпляров, диэлектрика против воздействия влаги на контакты.

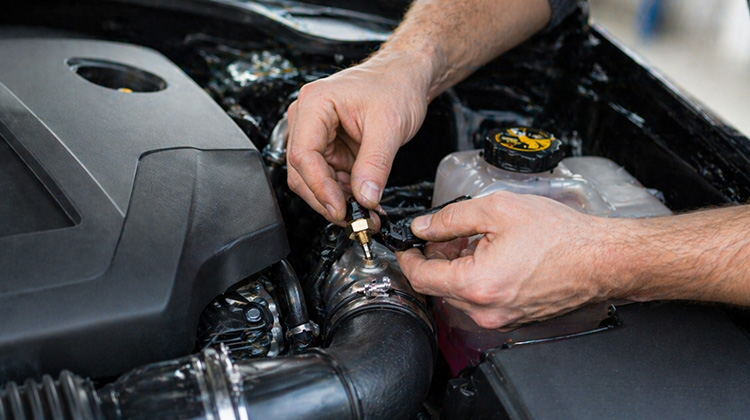

Установка датчика температуры своими руками

Установка температурного датчика – специфический процесс, он зависит от типа устройства. Однако руководствуйтесь единым алгоритмом:

• Проверьте состояние сенсора, определите место подключения.
• Снимите старый контроллер, очистите элементы, обезжирьте контакты.
• Закрепите датчик.
• Включите зажигание для проверки работы, проконтролируйте показатели прибором.

Чтобы параметры были достоверными:

• Монтируйте детали в удалении от нагревательных элементов, которые не относятся к зоне работы датчика.
• Защищайте элемент от вибраций, попадания влаги, загрязнений.
• При необходимости очищайте контакты, обезжиривайте, используйте термопасту, в зависимости от типа изделия.
• Руководствуйтесь рекомендациями производителя, чтобы правильно установить контролирующий элемент.

Установка датчика температуры двигателя

Датчик температуры ДВС необходим для определения термопоказаний, корректировки угла зажигания и управления системой охлаждения с термостатом и вентилятором. Он меняет сопротивление, исходя из температуры – при нагревании оно падает и повышается при охлаждении. Изделие считывает термоданные и передает информацию в ЭБУ двигателя. С учетом этого корректируется состав топливной смеси – при холодном запуске она обогащается, а затем постепенно обедняется.

Датчики охлаждающей жидкости двигателя располагают в местах контакта с антифиризом. Чаще всего их устанавливают на выпускном патрубке ГБЦ, рядом с термостатом. Некоторые модели оснащаются парой детекторов, которые замеряют показатели на выходе из мотора и из радиатора.

На поломку датчика указывает троение силового агрегата или постоянное «отключение», скачки оборотов на холостом ходу. Аналогичная ситуация, если машина не заводится, потребляет много топлива, часто включается вентилятор при движении, перегревается или не набирает температуру мотор.

Установка датчика температуры двигателя может потребоваться из-за окисления, проблем с проводкой, использования некачественного антифриза, брака, неправильного действия термостата. Проводите монтаж последовательно:

• Выждите, когда двигатель остынет.
• Снимите минусовую клемму с аккумулятора.
• Отвинтите крышку расширительного бачка, стравите остатки давления и закройте бак.
• Подставьте емкость под корпус термостата.
• Выкрутите старый контроллер, быстро вставьте новый, смазанный герметиком.
• Подключите фишку контроллера.
• Если вытекло много антифриза, заполните им систему до уровня.
• Проверьте работу.

Установка датчика наружной температуры

Термодетектор будет работать штатно, давать точные показатели, если размещать таким образом, чтобы прибор не нагревался при работе мотора и радиатора.

Оптимальной точкой считается нижняя часть переднего бампера – эта зона максимально обдувается, не загрязняется, не нагревается лучами солнца и работающим радиатором.

В некоторых моделях установка датчика наружной температуры производится внутри бокового зеркала заднего вида. Это тоже допустимый вариант.

Категорически нельзя ставить модули термоконтроля под капот, вблизи фар, снизу на днище, около радиатора.

Установка датчика температуры масла

Устройство контроля масла позволяет контролировать уровень технической жидкости, помогает предотвратить перегрев силового агрегата.

Установка датчика температуры масла выполняется с учетом его типа, особенностей и рекомендаций производителя. При монтаже:

• Используют уплотнительные материалы, чтобы магистраль оставалась герметичной.
• Следят за степенью затяжки, чтобы не сорвать резьбовое соединение.
• Располагают контрольное устройство в масляном картере с помощью переходников, а в некоторых моделях ставят в блок цилиндров через штатные отверстия.

Процесс замены следующий:

• Дождитесь охлаждения двигателя.
• Снимите детектор.
• Установите новый.
• Закрутите систему, тщательно протрите от остатков масла, проверьте герметичность под давлением – запустите авто и прогрейте до рабочей температуры.

Установка датчика давления масла

ДДМ контролирует степень давления масла в полостях двигателя. Встраивается в блок цилиндров или же ГБ, и при падении определенного давления сигнализирует о проблеме.

При замене нового контроллера необходимо использовать герметик, чтобы не допустить течь. Обязательно проверьте, насколько герметична система – протрите все сухой салфеткой, запустите мотор, прогрейте его. Если давление не повышается, либо хаотично скачет, это может быть из-за пробки внутри или по причине утечки. Заглушите двигатель, проверьте все места соединения, при необходимости герметизируйте.

В некоторых ситуациях установка датчика масла выполняется через тройник или переходник – когда не совпадают размеры монтажных отверстий, если невозможно снять заводской прибор, в случае подключения нескольких устройств.

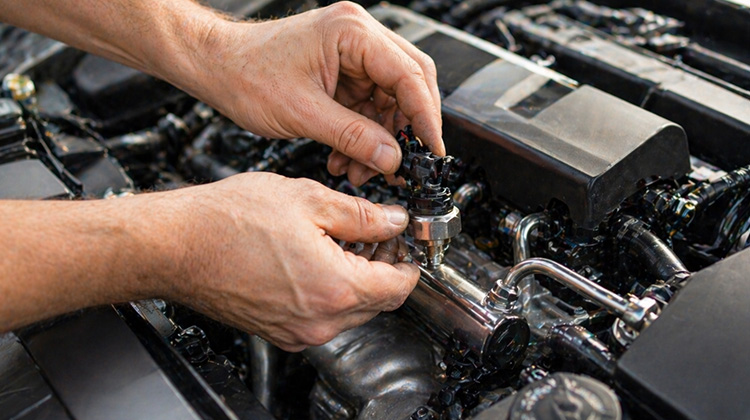

Установка датчика давления топлива

Задача ДДТ – измерять, контролировать давление бензинового или дизельного топлива в магистрали, отражать информацию на панели. Это позволяет корректировать подачу топливной жидкости, оптимизировать функционал силового агрегата, стабилизировать холостой ход, экономить горючее.

Детектор устанавливается непосредственно на топливной рейке, рядом с топливным насосом. Иногда на авто может быть два датчика – для высокого и низкого давления.

Для монтажа сбросьте давление, далее:

• Демонтируйте контроллер и встройте новый с использованием герметика или шайб для уплотнения.
• Подключите авто к измерительному прибору и протестируйте.
• Далее при работающем двигателе удостоверьтесь, что топливо не протекает в монтажных точках.
• После чего манометром проконтролируйте уровень давления и сопоставьте с эталонными значениями.
• В случае расхождений откалибруйте с помощью программного обеспечения.

Если неисправен датчик топлива, установка должна проводиться по регламенту. Не менее важно использовать качественные запасные части для замены. TSRH Diesel предлагает покупателям только сертифицированные детали и расходники, которые отвечают требованиям, служат долго и обеспечивают длительный эксплуатационный ресурс. На сайте компании есть отдельная категория датчиков давления топлива, чтобы вы могли выбрать подходящий вариант.

Установка датчика воздуха

ДМРВ – анализатор, который учитывает количество поступающего воздуха в камеры сгорания топливной смеси. Бывает мембранным, проволочным, объемным. «Дислоцируется» около воздухофильтра, непосредственно перед дроссельной заслонкой.

При неисправности ДМРВ расход топлива зашкаливает, двигатель сложно запустить, и часто падает мощность.

В процессе установки датчика воздуха особое внимание уделите чистоте «монтажного пространства», потому что при попадании даже малейших частиц нарушается функционал. Более того, соблюдайте требования по монтажу, потому что от работы детектора напрямую зависит эффективность работы всей топливной системы транспорта.

Установка датчика скорости

Датчик скорости авто служит для определения скоростного режима, отражения его на спидометре и одометре, а также для:

• Обеспечения корректного функционала систем ABS, ESP.
• Регулировки холостого хода.
• Поддержки работы АКПП.
• Управления круиз-контролем.

Устройство преобразует частоту вращения приводного автовала в частоту электроимпульсов, пропорциональную интенсивности передвижения транспорта. Передает данные на электронный блок управления мотором.

Менять датчик скорости приходится из-за окисления контактов, обрыва проводки, загрязнения металлическими частицами, износа привода КПП, поломки самого контроллера, неисправности системы питания.

На поломку указывает несколько характерных признаков:

• Не работает спидометр.
• Машина глохнет на холостых оборотах, в том числе при «накате».
• Возрастает расход топлива.
• Авто при разгоне ощутимо теряет мощность.
• Бортовой компьютер выдает Check Engine из-за отсутствия сигнала от детектора.

В зависимости от типа датчика и особенностей автомобиля, процесс замены может отличаться. Но общая схема следующая:

• Выключите зажигание, снимите аккумуляторные клеммы.
• Демонтируйте старый контроллер отверткой, тросик контактного датчика снимите плоскогубцами.
• Очистите разъемы, чтобы устранить загрязнения и обеспечить точность сигналов.
• Поставьте новый датчик скорости.
• Протестируйте элемент – замером питания при вывешивании ведущего колеса; проверкой постоянного напряжения для датчиков Холла, переменного – для индукционных контроллеров; анализом сопротивления.

Установка датчика положения коленвала

Датчик положения коленчатого вала фиксирует «локализацию» устройства коленвала, передает данные на модуль управления, корректирует объем подаваемой в двигатель смеси, определяет момент впрыска топлива и зажигания.

ДПКВ всегда ориентирован на задающий зубчатый диск. Прибор может располагаться на передней части двигателя, около шкива коленчатого вала, в блоке цилиндров, на КПП – рядом с маховым колесом.

При замене обязательно обесточьте машину, удалите все загрязнения у точки монтажа, чтобы они не попали внутрь и не блокировали свободный контакт. Меняйте деталь аккуратно, чтобы не оборвать провода, не повредить чувствительный элемент.

После замены правильно установите зазор, в соответствии с рекомендациями к модели – он колеблется от 0.5–1.5 мм. Для этого:

• Слегка ослабьте крепление.
• Между датчиком и зубчатым диском вложите пластинку необходимой толщины.
• Удерживайте сенсор и завинтите крепление.

Если зазор оставить больше или меньше, показатели будут неверными, возникнут ошибки ЭБУ, может повредиться чувствительный элемент.

Пошаговая установка датчиков своими руками

Контрольно-измерительные сенсоры устанавливают по алгоритму, основываясь на техтребованиях, рекомендациях производителя автомобиля конкретной модификации. Это необходимо, чтобы не допустить критических ошибок, исключить поломки транспорта и обеспечить безопасность эксплуатации.

Однако есть и общее руководство по замене контроллеров:

• Подготовьте оборудование для установки датчиков – это наборы инструментов и приспособлений, которые помогут демонтировать неисправный прибор, проверить функционал после замены. Это ключи, отвертки, мультиметры и другой инструментарий.
• Охладите двигатель, отключите минусовую клемму с аккумуляторной батареи, чтобы не допустить короткого замыкания и сброса ошибок.
• Найдите место расположения нужного контроллера и уточните, каким образом его нужно извлечь из конструкции.
• Демонтируйте датчик, очистите место вокруг установки нового. Если сенсор прикипел, обработайте проникающей смазкой и через время снимите его.
• Установите прибор, убедитесь, что он расположен правильно, система герметична, нет протечек, других дефектов, ошибок на приборной панели.
• Подключите АКБ, запустите мотор, протестируйте работу устройства при рабочих температурах. Ориентируйтесь на данные, которые дает изготовитель для каждого отдельного датчика. К примеру, для сенсора давления на холостых оборотах показатель должен быть не менее 0.5 бар.
• Проверьте функционал на ходу – нет ли каких-то критических сбоев. Если все в норме, то автомобилем можно пользоваться.

Важно!

Учтите несколько индивидуальных моментов:

• При работе с датчиками масла, подставляйте емкость, куда будет стекать жидкость, чтобы она не загрязняла поверхности.
• При монтаже детектора коленвала, не потеряйте установочную шайбу.
• При замене контроллеров топливной и масляной системы используйте герметизирующие составы или специальные уплотнители.
• Не затягивайте слишком сильно термодатчик.
• При демонтаже датчиков массового расхода воздуха система должна быть сухой, без масла и посторонней взвеси.

Частые ошибки

Далеко не всегда пользователи соблюдают требования установки датчиков. И в результате замены совершают ошибки:

• Неправильно выбирают место подключения. На сенсор не должны влиять никакие внешние факторы, которые искажают реальные данные. Например, термоконтроллеры некорректно располагают в удалении от горячих зон, а потому невозможно измерить реальную температуру. Иногда их ставят под капот рядом с двигателем, из-за чего устройства перегреваются от мотора. Датчики кислорода ошибочно ставят перед катализатором, а не после него, сенсоры детонации – монтируют на вибрирующие элементы. Детекторы также должны быть защищены от механических повреждений.
• Ошибочно подключают к системе. Нередко автовладельцы не соблюдают полярность, монтируют детекторы в магистраль в неправильном порядке, подсоединяют к неверному источнику сигнала.
• Не подготавливают место установки. Если есть загрязнения, окислы на контактных проводах, следы коррозии, все это нужно устранить и очистить. Иначе у датчика будет плохой контакт, он не сможет полноценно работать.
• Не герметизируют магистраль. В результате система теряет свойства, контроллер выдает некорректный результат.
• Перетягивают соединение. Из-за этого трескается установочное гнездо и корпус.
• Неправильно крепят – например, просто скручивают соединительные провода, а не используют специальные зажимные клеммы.
• Портят заводскую изоляцию. У некоторых сенсоров категорически нельзя снимать фабричный защитный корпус, иначе внутрь него попадает влага и загрязнения.
• Не проверяют контроллеры после установки и не проводят калибровку, а потому есть огромный риск, что авто не будет действовать корректно. И тогда сломается не только новый датчик, но и выйдут из строя другие узлы.
• Неверно интерпретируют результаты диагностики. Для всех устройств есть свои показатели, они отличаются по производителям, типам и другим параметрам. Стоит отталкиваться от указанных табличных значений.
• Используют некачественные сенсоры. Заказывать эту категорию стоит только в компаниях, которые поставляют сертифицированные изделия и гарантируют высокое качество.

Проверка работы датчиков после установки

Установка датчиков на машину должна сопровождаться обязательной проверкой. Для этого:

• Измерьте нужные показатели с помощью мультимеров, сканеров и других подходящих приборов.
• Проверьте авто в рабочем режиме. Сопоставьте реальные показатели с табличными. Если отразились ошибки на панели, идентифицируйте их коды, чтобы устранить проблемы.
• Убедитесь, что все контакты надежно соединены, нет течи.

И если работа датчиков не вызывает подозрений, параметры отвечают технормам, то авто можно использовать.

Заключение

Автомобиль оснащен множеством различных датчиков, которые отвечают за работу тех или иных узлов. Каждый из них отличается своими особенностями и параметрами. При этом он служит важной частью системы, обеспечивает эффективность работы транспорта, безопасность эксплуатации, долгий срок службы и отсутствие критических поломок.

Датчики необходимо правильно устанавливать, а еще использовать только качественную продукцию от проверенного поставщика. И тогда замена не вызовет сложностей, а машина будет работать как часы.
